Нефтяные горелки IL-S-T

ТЕХНИЧЕСКИЕ И ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

• Функционируют в одно-, двух-, трехступенчатом и модуляционном режиме.
• Основной вид топлива – нефть, легкий мазут, возможна работа на печном топливе, газовом конденсате, дизельном топливе.
• Применяются для работы со всеми типами камер сгорания.
• Механическое распыление топлива под высоким давлением при помощи форсунки.
• Полное сжигание топлива с помощью регулирования соотношения количества воздуха и топлива.
• Конструкция топливного узла специально разработана для топлива с высоким показателем вязкости и обеспечивает циркуляцию топлива во время продувки горелки.
• Регулирование расхода воздуха при минимальном и максимальном режиме работы, обеспечивается электрическим сервоприводом. Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки.
• Горелка оборудована крепёжным фланцем и уплотнительной прокладкой, а так же гибкими топливными шлангами, и форсунками.

IL- 2, 3, 5, 7, 8, 9, 10 — тип горелки
SТ — вид топлива (нефть)
2 — двухступенчатая
3 — трехступенчатая
М — модуляционная
А — увеличена производительность
K, D, Dmax — длина горелочной трубы

Габаритные размеры (мм)

Диаграммы мощности

КОМПЛЕКТАЦИЯ ГОРЕЛОК СЕРИЙНО

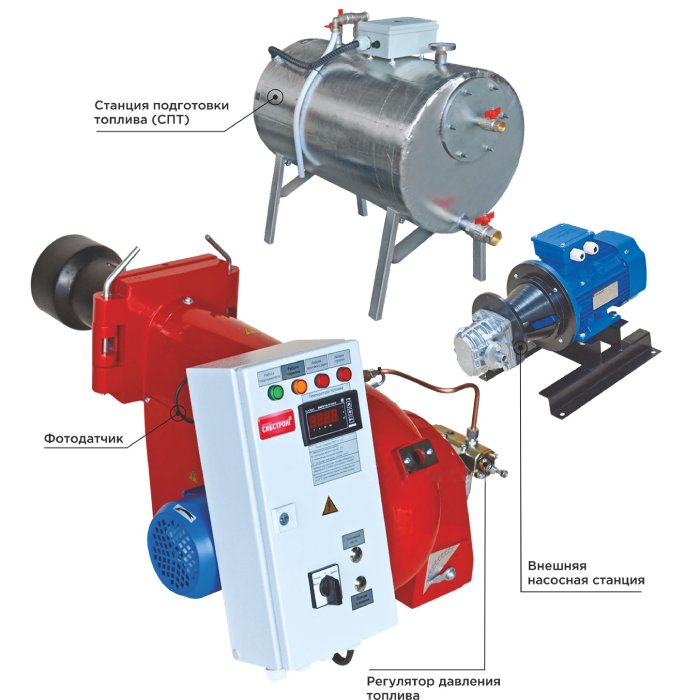

Корпус горелки, крышка корпуса, ответный фланец горелки, фланцевое уплотнение, электродвигатель горелки, вентиляторное колесо, система соленоидных клапанов, топливный узел горелки для тяжёлого жидкого вида топлива, форсунки, пульт управления с автоматом горения, труба горелочная с турбулятором, воздушная заслонка с сервоприводом (для одноступенчатых горелок без сервопривода), трансформатор розжига, кабели зажигания, электроды зажигания, датчик пламени, внешняя насосная станция с топливным насосом НШ, топливные шланги, редукционный клапан, манометр, станция подготовки топлива (СПТ).

ВОЗМОЖНА ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

• фланец переходной одинарный
• фланец переходной двойной
• опора механическая передвижная с переходным фланцем
• щит управления котлом с датчиками термосопротивления
• щит управления горелкой с датчиками термосопротивления
• нестандартное исполнение длины горелочной трубы
• отнесение пульта горелки от корпуса до 3 м.
• нестандартное положение горелки на технологической установке (вертикально)
• комплект форсунок
• топливный насос
• кнопка вентилятора
• функция автономной работы вентилятора

ЭКСПЛУАТАЦИОННЫЕ ТРЕБОВАНИЯ

• Топливо используемое для сжигания в горелках: «Топливо нефтяное. Мазут» ГОСТ 10585-2013, «Топливо дизельное. Технические условия» ГОСТ 305-2013
• Показатель вязкости топлива до 20 cSt при 50°С
• Напряжение питания, номинальное: 220-380 В, 50Гц

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

• Корпус горелки из сплава алюминия.
• Высокоэффективный вентилятор, обеспечивающий надёжную работу горелки, в том числе и на котлах с повышенным противодавлением в топке.

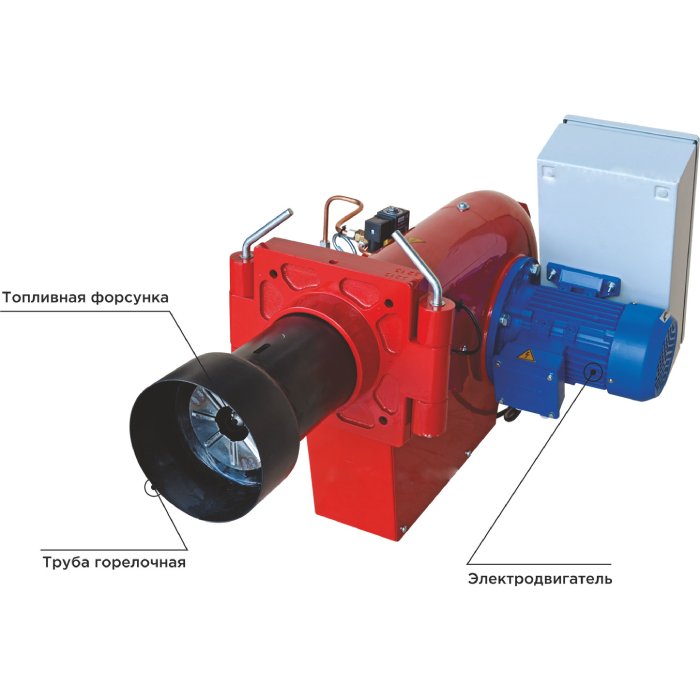

• Один трёхфазный электродвигатель приводит в действие вентилятор, второй — жидкотопливный насос.
• Один электрический сервопривод с механическим кулачковым механизмом для регулирования соотношения воздуха и топлива на двух-, трёхступенчатых горелках и два сервопривода с электронным управлением на модуляционных горелках.
• Шестеренчатый насос высокого давления НШ10 (Россия).
• Форсуночный узел с механическим клапаном закрывающим подачу топлива на форсунку во время продувки.
• Станция подготовки топлива, включающая сетчатый съемный фильтр, тэны, электронный регулятор температуры и предохранительный термостат.
• Блок автоматического контроля и управления горелкой.
• Контроль наличия пламени с помощью фотодатчика.

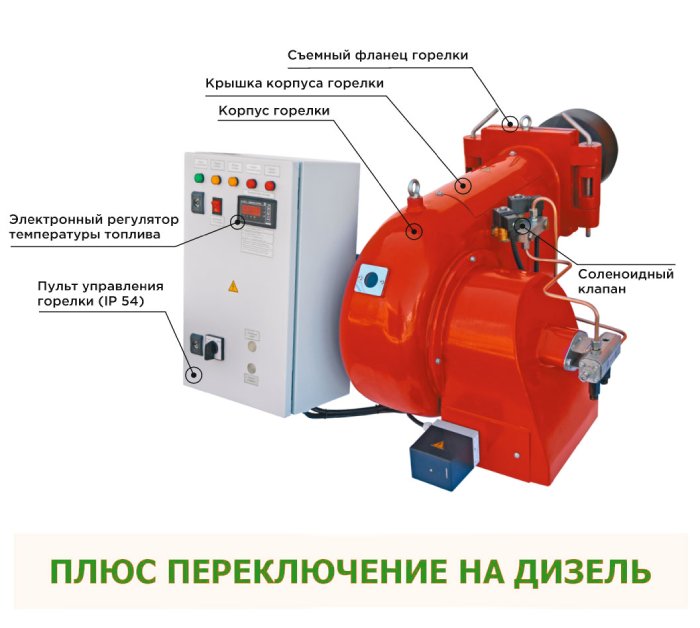

• Щит управления включает в себя: переключатели режимов работы горелки (мазут, дизель, нагрев) индикаторы работы, блокировки и подогревателя горелки.
• Клеммный блок для подвода электропитания и подключения термостатов для управления горелкой 1-ой, 2-ой ступени или подключения регулятора мощности.
• Степень пылевлагозащиты горелки IP40.

Жидкотопливные автоматические блочные горелки марки СИБСТРОНГ типа IL-ST, разработаны специально для работы на нефти с показателем вязкости топлива до 20 сSt при 50ºС. Корпус горелок литой, изготовленный из сплава алюминия. Горелки оснащены высокоэффективным радиальным колесом вентилятора низкого давления, системой регулирования топливо-воздушной смеси, системой топливоподачи включающей в себя универсальный топливный узел и шестерённый топливный насос типа НШ10 (Россия), а также системой управления, обеспечивающей автоматическую работу горелки.

Варианты типа регулирования: одно-, двух-, трёхступенчатый и модулируемый.
Варианты типа управления: автоматическое и механическое.

Линейка типов горелок обеспечивает мощности от 50 кВт до 6000 кВт, с разными длинами горелочных труб, которые зависят от параметров котельных и технологических установок. Простота в настройке и обслуживании, а также экономичность в эксплуатации — основные преимущества горелок СИБСТРОНГ.

Благодаря опоре механической передвижной с ответным фланцем, вне зависимости от веса и габаритов горелки, возможно выполнять операции по техобслуживанию силами одного оператора. Данные модели подходят для установки на жаротрубные, водотрубные котлы и парогенераторы российского, европейского и корейского производства, например:
Энтророс, ООО КЗ «Рэп», Temron (ООО Энергомашинжиниринг), Энергостройдеталь Бийский котельный завод (ООО «ЭСД-БиКЗ»), Бийский завод котлов и вспомогательного оборудования (ООО «ПО «БЗКиВО»), ООО Котельный завод БАМЗ, ООО ДЭНКАР, ООО ПК Котломаш, ООО Завод Гарант, ООО КЗ НПО Арсенал, , ООО ЗЭО ЭнергоСталь, Уран (ООО «Самара Лей»), ECO-PAR (ООО КЗКЭО Когенерация), TEPLO (ООО «ЗЗБО»), Промышленные водогрейные, паровые котлы (АО «Элеватормельмаш), КВ-Г, КГМ (АО «ДКМ»), RS-D (Завод Котельного Оборудования г. Туймазы), FR и ЗИОСАБ (ЗАО «ЗИОСАБ»), Arcus Ignis (ООО «Ижевский котельный завод»), Logano, Буран Бойлер, TITAN (ООО «Торговый дом «ТИТАН»), Lavart (ЗАО Омзит) и т.д.

В специальном исполнении горелки могут устанавливаться на паровых котлах типа Е-1,0-0,9 таких производителей как Завод промышленных котлов Энергетик.

Возможно изготовление горелок специального исполнения, что позволяет использовать их на различных печах нагрева, топочных блоках, воздухонагревателях, зерносушилках, сушильных барабанах, технологических нагревателях и т.п.

Данные модели горелок подходят для работы в составе зерносушильных установок иностранного и Российского производства, например: ASTRA, Vesta (АО «Мельинвест»), C-Zlata Master, C-Zlata, С-Стандарт (АО «Агропромтехника»), Воронежсельмаш, ROMAX, ГК АгроТехХолдинг, Зерносушилка AGROSTROY (ООО «Завод Воронеж Агромаш»), ASM-AGRO (Завод конвейерных зерносушилок), МСК-Продмаш, Альфатрейд и т.д.
А так же для зерносушильных комплексов типа ДСП 24, ДСП 32, ДСП 50, Целинная 50, М 819, М 618, СЗШ 16, КЗС 10Ш, КЗС 20Ш, КЗС 25 и теплогенераторов (топочных блоков) типа ТАУ 0,75, ТАУ 1,5, ТАУ 2,5, RIR ТБ 0,1ТО-3,2ТО(ПН).
