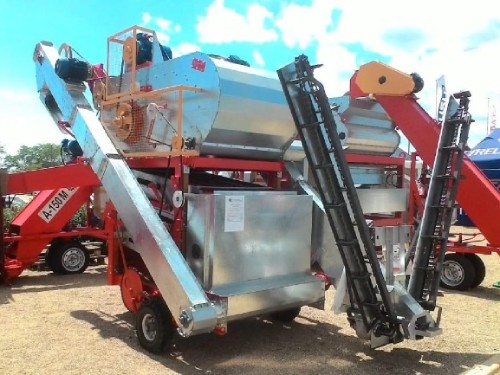

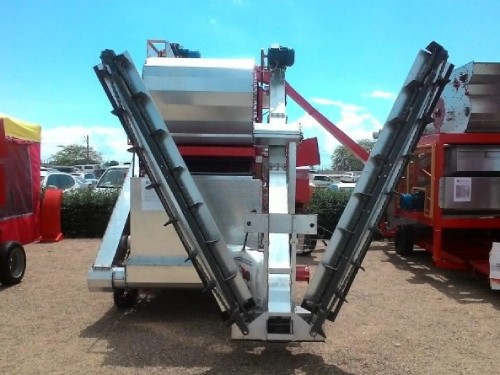

Очиститель вороха самопередвижной ОВС-25А (оцинкованный)

Описание

Очиститель вороха самопередвижной предназначен для предварительной и первичной очистки поступающего с поля зернового вороха колосовых, крупяных, зернобобовых культур, кукурузы, сорго, подсолнечника, семян рапса от примесей на открытых токах во всех сельскохозяйственных зонах страны.

Наименование

Ед . измерения

Значение

Номинальная производительность за час до
- на предварительной очистке влажностью до 20% и содержанием сорной примеси до 10%;

т/ч

25

- на первичной очистке влажностью до 16% и засоренностью не более 10%

т/ч

12

Масса, не более

кг

1840

Установленная мощность, не более

кВт

9,5

Габаритные размеры в рабочем положении



длина

мм

5090

ширина

мм

6200

высота

мм

3280

Ширина захвата питателями

мм

4280

Срок службы

лет

8

Устройство и работа машины. Очиститель вороха самопередвижной
Самопередвижная машина ОВС-25А будет только с частотником, оцинкованная закрытая система аспирации и оцинкованные решетные станы.
Габариты в транспортном положении такие же как на обычной ОВС-25А самопередвижной.

При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону. Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов.
